Module khuếch đại Audio 2x3w 5v

Module khuếch đại Audio 2x3w 5v

Mã sản phẩm: MDL12003

Giá:
Giá NY: 25,000 đ

CÔNG TY CỔ PHẦN THƯƠNG MẠI VÀ PHÁT TRIỂN CÔNG NGHỆ UNOVINA


Cửa hàng đại diện: Cửa Hàng Linh Kiện 69

Địa chỉ: Số 104, Ngõ 40 Tạ Quang Bửu, Hai Bà Trưng, Hà Nội.



Hotline: 0389 992 171

Bán hàng: 0389 992 171

Tư vấn kĩ thuật: 0975 414 974

Website: http://linhkien69.vn/

Email: linhkien69@gmail.com

Email hỗ trợ kỹ thuật: kythuat.lk69@gmail.com

**********************************************************

hông tin sản phẩm:

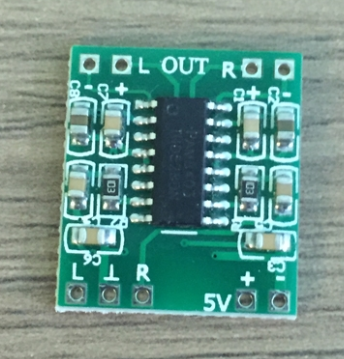

MODULE KHUẾCH ĐẠI AUDIO 2X3W 5W



I. TÍNH NĂNG

  • Mạch khuếch đại audio 2x3W có thể sử dụng với 2 loa công suất nhỏ 3W

  • Kích thước nhỏ gọn, dễ lắp đặt

  • Sử dụng trong những mạch âm thanh nhỏ gọn, không yêu cầu công suất, tính chính xác cao. Ví dụ mạch đồ chơi trẻ em.

  • Sử dụng IC PAM8403



II. THÔNG SỐ KỸ THUẬT

Thông số kỹ thuật linh kiện điện tử Module khuếch đại Audio 2x3W 5V

  • Điện áp hoạt động: 2.5V - 5V (Max 5.5V)

  • Công xuất khuếch đại: 2x3W

  • Kích thước:1.85(W)x 2.11(L)



III. ỨNG DỤNG VÀ HƯỚNG DẪN SỬ DỤNG

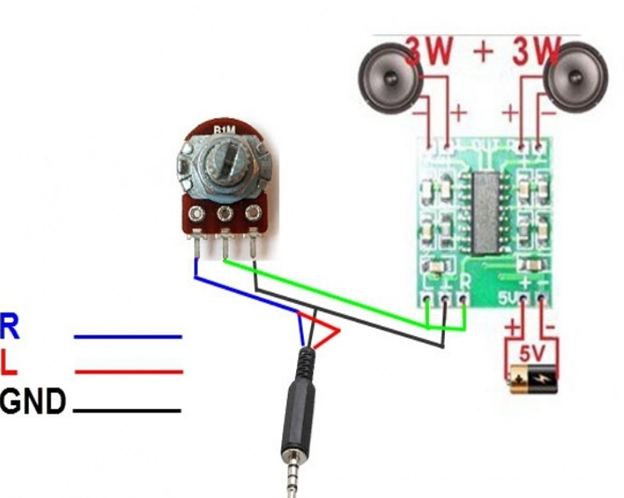

Mô tả: Mắc mạch như hình vẽ. Nguồn cấp là nguồn 5V, có thể lấy từ adapter hoặc từ pin 5V. 2 loa trái, phải mắc như hình vẽ, jack audio kết nối như hình vẽ, đi qua 1 chiết áp (biến trở điều chỉnh điện áp có thể tùy chọn giá trị loại 1k,10k, v.v...) để điều chỉnh to nhỏ cho âm thanh.
