  Thông tin sản phẩm:

MÀN HÌNH OLED 12864 1.3'' SPI





I. TÍNH NĂNG VÀ ỨNG DỤNG

Màn hình Oled 1.3 inch giao tiếp I2C cho khả năng hiển thị đẹp, sang trọng, rõ nét vào ban ngày và khả năng tiết kiệm năng lượng tối đa với mức chi phí phù hợp, màn hình sử dụng giao tiếp I2C cho chất lượng đường truyền ổn định và rất dễ giao tiếp chỉ với 2 chân GPIO.

Resolution: 128*64
Control chip: SSH1106

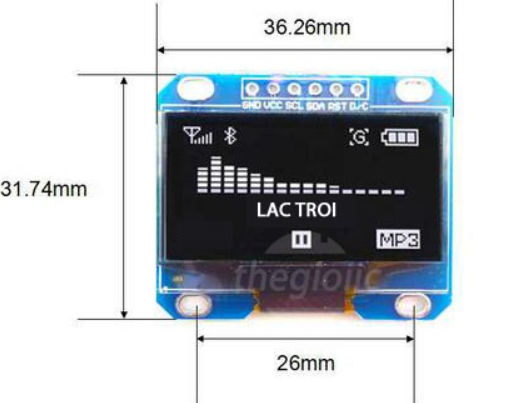

Display area: 29.42 x 14.7mm
Driving voltage: 3.3-5V
Operating temperature: -40 ℃ to 70 ℃
Interface type: IIC/I2C  interface

Pin definitions:
1> GND (power ground)
2> VCC (positive power supply)
3> SCL (clock line)
4> SDA (data line)

About control chip SSH1106:
SSG1106 compatible with SSD1306 basic, difference is that SSH1106 control chip RAM space is 132*64, while SSD1306 space is 128*64.
The 1.3-inch OLED 128*64 dot matrix, so in the middle of the screen production took 128 row. When using SSD1306 program point SSH1106 screen, only need to change address to 0x02 row to start.

Package includes:
1 x 1.3 Inch White OLED Module

II. THÔNG SỐ KỸ THUẬT

Thông tin kỹ thuật:

  • Điện áp sử dụng: 2.2~5.5VDC
  • Công suất tiêu thụ: 0.04w
  • Góc hiển thị: lớn hơn 160 độ
  • Số điểm hiển thị: 128x64 điểm.
  • Độ rộng màn hình: 1.3 inch.
  • Màu hiển thị: Trắng / Xanh Dương.
  • Giao tiếp: I2C
  • Driver: SH1106

III. BẢO HÀNH

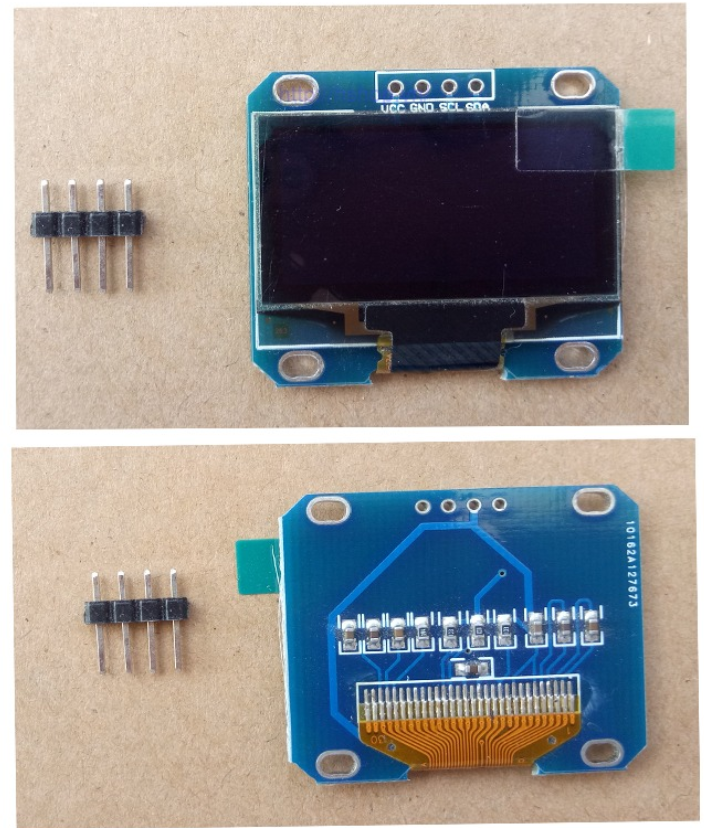

IV. MÔ TẢ SẢN PHẨM + HÌNH ẢNH

V. HƯỚNG DẪN SỬ DỤNG + VIDEO

VCC 2.2~5.5VDC
GND 0VDC
SCL xung Clock
SDA dữ liệu vào Data in

Code mẫu Arduino.
